轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

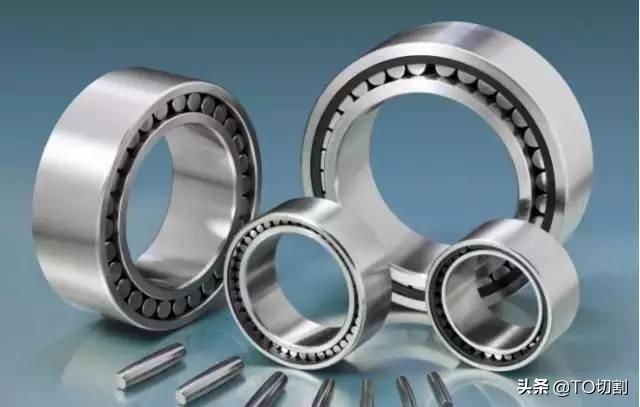

轴承是机械行业不可或缺的产品,大家有没有好奇轴承里的滚珠是如何装进去的呢?

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

轴承

在轴承行业,把钢珠放到内外圈中间这道工序叫做“合套”。

“合套”工序:

1. 准备好内外圈,内圈靠一边放置

2. 放入钢球

3. 分球,用带小爪子的分球器将钢球均匀分开

4. 安放保持架并将两片保持架铆和

在实际生产中还有满装的,一般是带有装球缺口的。用的比较少: 可以看到在一侧有装球缺口,钢球从那个缺口里填进去,不过这种轴承承受轴向载荷的能力比较小,用的也比较少。

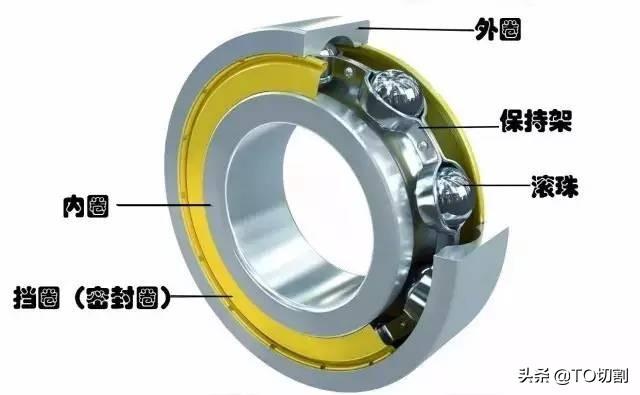

滚珠轴承主要包含四个基本元件:滚珠(ball)、内环(inner ring)、外环(outer ring)与保持器(cage or retainer)。

一般工业用的滚珠轴承满足AISI52100的标准,滚珠与环通常是以高铬钢制成,洛氏硬度(Rockwell C- scale hardness)约在61-65之间。

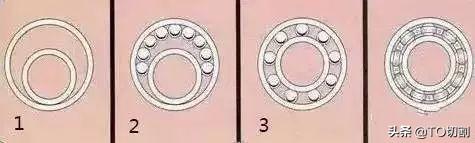

滚珠安装基本流程

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

滚珠安装基本流程

实际操作过程

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

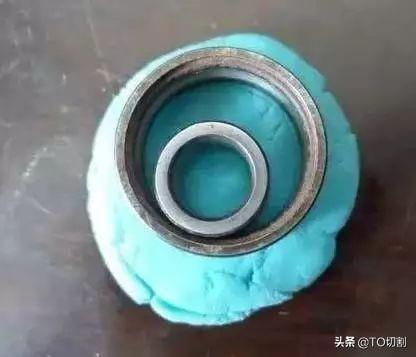

固定好轴承内外圈

把轴承的内外圈按图上的方法放在橡皮泥上,稍稍按进去点。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

把钢珠放进内圈与外圈的间隙中

把钢珠放进内圈与外圈的间隙中。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

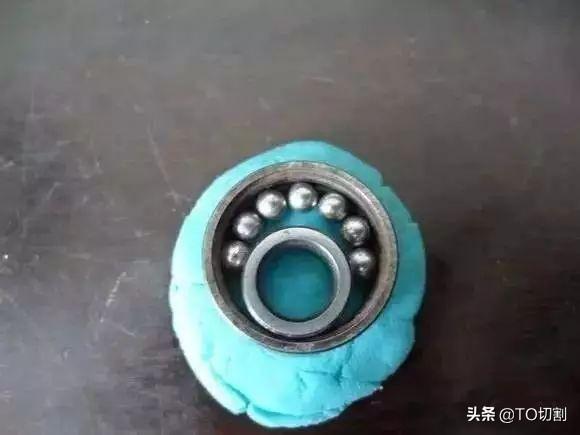

排列调整好位置

像上图排列调整好位置。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

把钢珠放在对应外圈的凹槽内

把钢珠放在对应外圈与内圈的凹槽内,把内外圈按进橡皮泥,调整好位置。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

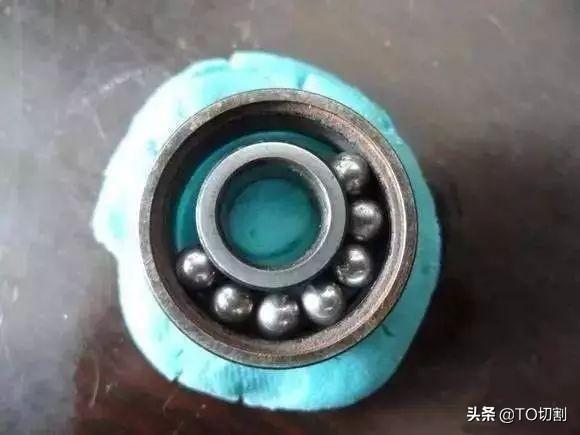

然后把内圈向钢珠的方向已过去,保证钢珠卡到凹槽内。

然后把内圈向钢珠的方向已过去,保证钢珠卡到凹槽内。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

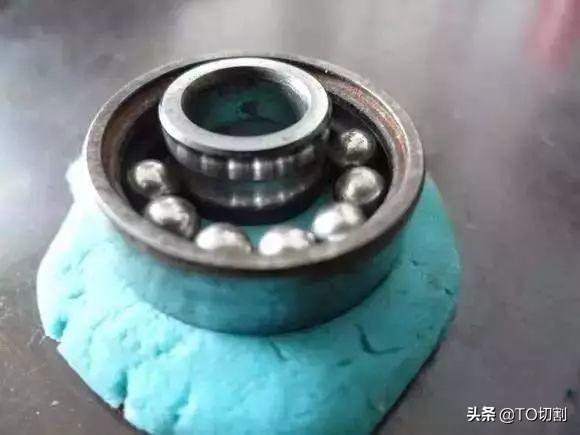

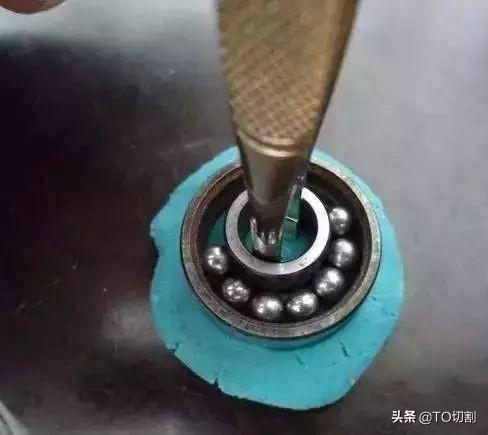

用镊子穿过内圈,同时向着钢珠的方向用力顶住钢珠。

用镊子穿过内圈,同时向着钢珠的方向用力顶住钢珠。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

把轴承从橡皮泥上取出。

把轴承从橡皮泥上取出。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

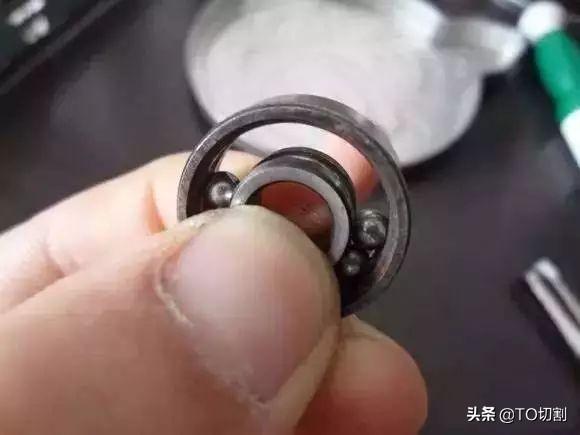

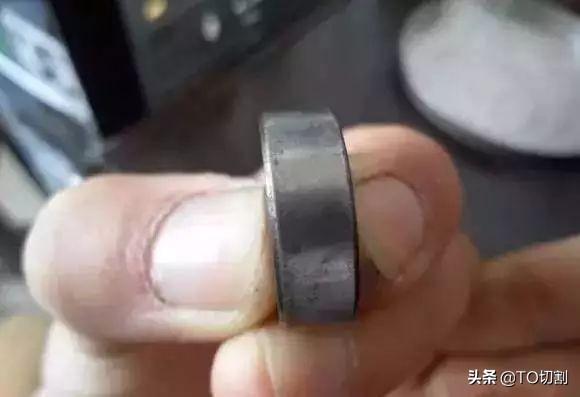

手用力顶住

用手拿的时候注意,向有钢珠的方向用力顶住。不然很容易散架的!

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

手用力顶住拿起

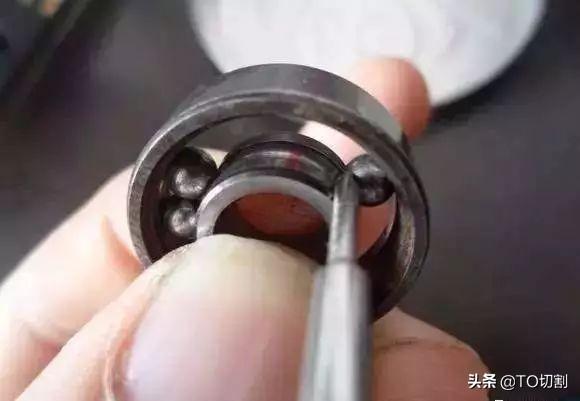

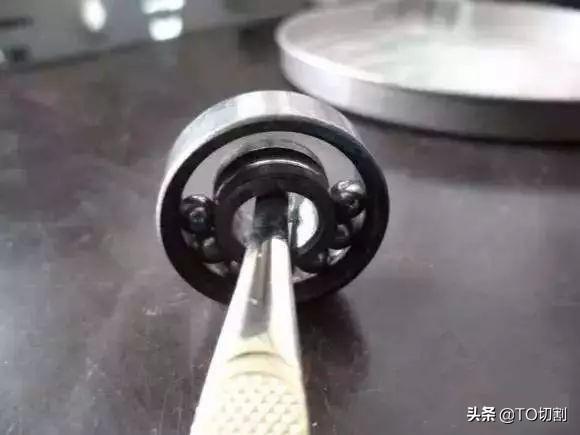

接着用螺丝刀把钢珠的位置摆好。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

用螺丝刀把钢珠的位置摆好

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

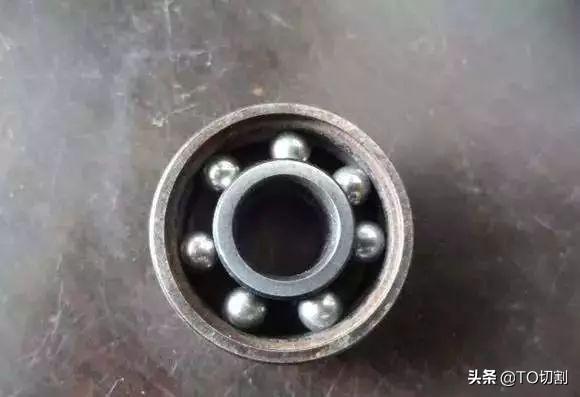

很快就装好了

最后安放保持架,并将两片保持架铆和。

轴承里的滚珠是怎样放进去的?这篇文章解开你的疑惑

最后成型的轴承
