【轴承知识】曲轴作用,结构及磨损检测

1、曲轴的作用是什么?

把活塞连杆组传来的气体压力转变为转矩并对外输出,同时驱动发动机的配气机构和其他辅助装置。

2、曲轴结构图

【轴承知识】曲轴作用,结构及磨损检测

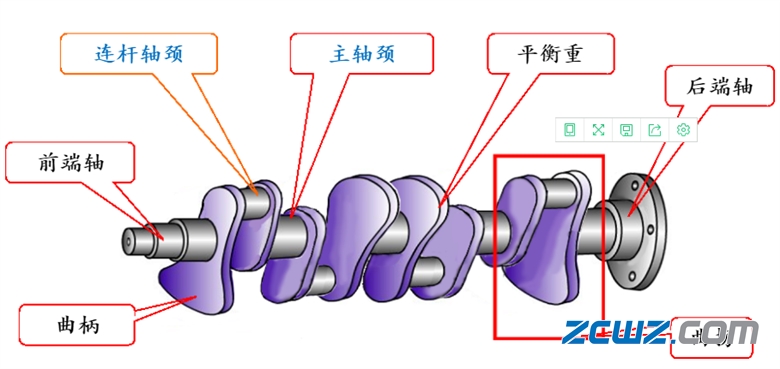

图1 曲轴结构图

3、曲轴常见耗损有哪些?

曲轴常见耗损有:弯曲变形、裂纹和不均匀磨损(最常见的)三种情况。

1)弯曲变形的原因

a、发动机在爆燃和超负荷条件下工作。

b、个别气缸不工作或二[作不平衡。

c、安装时主轴承松紧度不一。

2)裂纹

裂纹甚至断裂的原因是应力过于集中所造成的。

【轴承知识】曲轴作用,结构及磨损检测

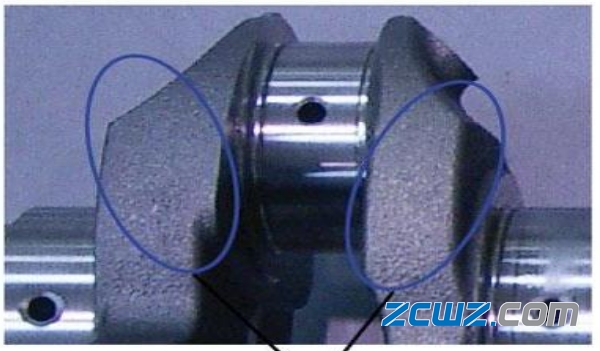

图2 曲轴最容易破坏区域

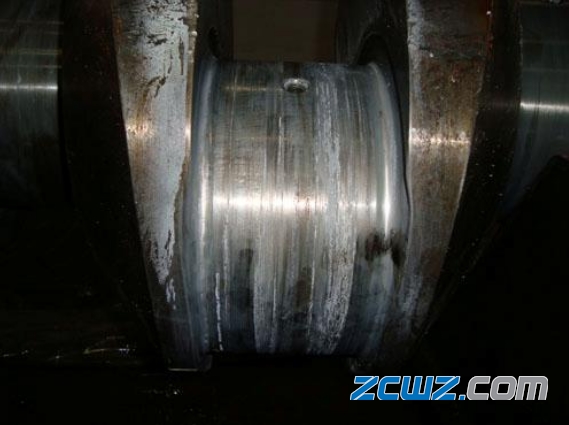

3)不均匀磨损

曲轴的不均匀磨损是最为常见的一种耗损,易发的位置有:主轴颈和连杆轴颈(如下图3所示)。

【轴承知识】曲轴作用,结构及磨损检测

图3 曲轴的主轴颈和连杆轴颈

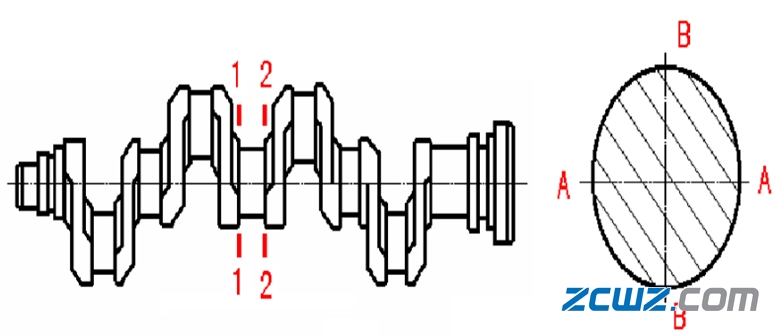

4、曲轴磨损的检测

检测工具:外径千分尺。

检测目的:测量轴颈的直径(计算圆度、圆柱度误差)。

【轴承知识】曲轴作用,结构及磨损检测

a、圆度误差:同一截面上最大直径与最小直径差值的一半。

b、圆柱度误差:同一圆柱体,不在同一截面上,最大直径与最小直径差值的一半。

5、曲轴磨损特点

a、磨损主要发生在曲轴主轴颈和连杆轴颈的部位,且磨损是不均匀的。

b、主轴颈的最大磨损靠近连杆轴颈侧,连杆轴颈的最大磨损部位在主轴颈一侧。

c、连杆轴颈磨损甚于主轴颈(负荷、润滑)。
