轴承内圈基准端面对内径的跳动检查

(1) 识读技术文件
根据轴承的内径尺寸和轴承精度等级,查阅轴承内圈基准端面对内径的跳动Sd允许值,不应超过附表一中的规定值。
(2) 量仪的选择和调整
    根据轴承外径尺寸选择仪器,当轴承外径小于52mm,选用B002仪器;当
轴承外径为52-250mm,选用B003仪器。仪表采用千分比较仪,参照我们公司生产的轴承型号的大小,仪表的刻度值应为0.001 – 0.0005mm。上述仪器测量时采用心轴。
当用心轴测量有困难时,也可采用C923仪器,适用于轴承内径尺寸为17-70mm时测量。因成品测量较为复杂,只要在前面工序控制好,到成品后基本都能合格,所以此项目一般在前面工序即磨内圆时用C923测量。有关C923测量仪器的调整见第二章。
关于B002仪器的使用如下:
B002仪器是由底座和表架两部分组成,底座导轨上装有可纵向移动工作台,工作台两端面安装着可夹持心轴的顶尖架。表架上可装三只仪表1、2、3,分别可测量内圈基准面对内径的跳动、成套轴承内圈和外圈端面对沟道的跳动、成套轴承内圈和外圈的径向跳动,见5-8。
调整时,将轴承套在与被测轴承内径相符的专用心轴上(带微小锥度的心轴),并夹持在两顶尖架之间,其夹紧力使心轴既无松动,又可转动而且取放心轴容易为宜,然后紧固顶尖架。
轴承内圈基准端面对内径的跳动检查

纵向移动装有轴承心轴的工作台,使  轴承外径与仪表3测点接触,其测点正好置于轴承宽度的中部。调整仪表1、2的测点,与轴承内圈和外圈基准端面接触,并均处在套圈基准端面中间位置。调整仪表
使仪表指针处在“0”位。
转动心轴带动轴承旋转,从仪表1的刻度上可读出内圈基准端面对内径的跳动Sd。转动心轴带动轴承旋转,从仪表2的刻度上可读出成套轴承内圈端面对沟的跳动Sia,心轴和内圈不动,转动外圈,从仪表2的刻度上可读出外圈端面对沟道的跳动Sea。转动心轴带动轴承旋转,从仪表3的刻度上可读出内圈的径向跳动,心轴和内圈不动,转动外圈,可从仪表刻度上读出外圈的径向跳动。在检查时可分两步进行,转动外圈,可测出两项内容,转动心轴可测出三项内容。
(3) 检查方法
1) 在B002仪器上测量。

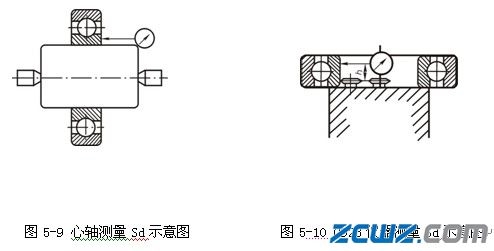

    首先把轴承安装在心轴上,再将心轴支承于两精密顶尖之间(心轴的径向跳动量不允许超过标准规定数值),仪表测头置于内圈基准端面,见图5-9,并尽可能地使距轴心线的径向距离等于沟道接触直径之半。转动内圈一周以上,测出最大与最小值之差即为内圈基准端面对内径的跳动Sd,其值不允许超过附表一的规定值。
2) 用C923仪器测量,用图5-10所示方法进行。
将内圈基准端面支承于平台上,外圈处于自由状态,在轴承径向平面内用互成90°的一挡块和一支点定位,测头置于支点正上方,两者之距离h尽量接近整个测量区域,转动内圈一周以上时,测出的最大值与最小值之差m乘
以系数dp/2h为内圈基准端面对内径的跳动Sd,即:
            Sd = dp/2h
式中:   m —实测值;
         dp —系数;
         h —支点与测头间的距离;
         Sd—由产品图样查得的接触直径。
